高速多點激光位移傳感器HL-D3-NEW

瀏覽量:

1000

高速多點激光位移傳感器HL-D3-NEW

零售價

0.0

元

市場價

0.0

元

產品編號

所屬分類

檢查/判別/測量用傳感器

數量

-

+

庫存:

0



1

產品描述

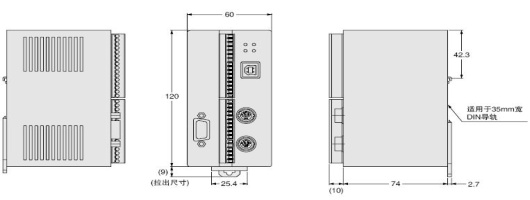

尺寸

特性

接線圖

規格

切勿違反使用說明書記載的操作方法。不按規定的步驟控制或調整本產品，可能會遭受危險的激光照射。本產品上貼著各項內容的標簽。請依據標簽內容妥善處理。(產品包裝中也附帶英文標簽)

HL-D301B

本產品為JIS標準 2級、IEC／FDA標準 2級的激光產品。該產品存在一定危險，請勿直視激光或通過透鏡等觀察光學系統進行觀察。

·HL-D301C

本產品為JIS標準 3級R、IEC／FDA標準 3級R的激光產品。該產品具有危險性，請勿觀察或接觸激光的直射光束或反射光束。

本產品的規格雖然不屬于日本“外匯法及外國貿易法”所規定的限制出口的物品，但是將本產品帶出日本時，請預先辦理本公司發行的非限制出口物品的證明書等必要手續。

傳感器

種類		擴散反射型
型號		HL-D301B	HL-D301C
測量中心距離		50mm
高度測量范圍(Z軸)		±10mm
測量寬度(X軸)	近點	11.5mm
	測量中心	12.5mm
	遠點	12.5mm
輸出單位	高度方向(Z軸)	0.1μm
	寬度方向(X軸)	1μm(注2)
分辨率	高度方向(Z軸)	1μm(注3)
	寬度方向(X軸)	5μm(注2)(注4)
直線性(注5)	高度方向(Z軸)	±0.1% F.S.
溫度特性		0.02% F.S./℃
光源		紅色半導體激光(投光峰波長度：658nm)
	輸出	最大輸出：1mW	最大輸出：5mW
	激光級別	2級(IEC/JIS/FDA、Laser Notice No.50)	3級R(IEC/JIS/FDA、Laser Notice No.50)
光束形狀(注6)		50μm×15mm
受光元件		CMOS 2維圖像傳感器
指示燈	激光放射指示燈	綠色發光二極管激光投光時亮起
	測量范圍指示燈	黃色發光二極管測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅(寬度方向中心位置)
環境性能	保護構造	IP67(連接器部除外)
	使用環境溫度	0?45℃(注意不可結露、結冰) 存儲時：-20℃?70℃
	使用環境濕度	35%?85%RH 存儲時：35%?85%RH
	使用環境照明度	白熾燈：受光面照度3,000Rx以下 (注意避免太陽光的直接反射)
	耐振動	頻率10?55Hz(1分鐘周期)　雙振幅1.5mm　X,Y和Z方向各2小時
	耐沖擊	加速度196m/s²　(約20G) X,Y和Z方向各3次
電纜		帶連接器橡皮電纜長0.5m
電纜延長		用可選電纜(另售) 全長可延長至20m
材質		本體外殼，本體外罩：鋁合金、前罩：玻璃
重量		約500g(含電纜部)
附件		激光警告標簽：1套

(注1):當未指定測量條件時，與控制器相連接，電源電壓：24V DC、周圍溫度：20℃，計測模式：多段分割光量調整模式(調整單位：寬度100μm)，單位受光時間：100μs，移動平均次數：64次，測量中心距離，對象物體：白色擴散物體(本公司基準物體)。

(注2):與Ver2.0以上的控制器相連接時的數值。

(注3):測量中心距離處，整個測量寬度的高度平均的數值。

(注4):在邊緣位置(下降沿邊緣)對針規R面進行測量后所得出的值。

對象物體：白色陶瓷針規(?10)，單位受光時間：200μs，測量值抽取處理：抑制基本光亮，移動平均64次，寬度方向平滑化：±4，其他均為初始設定。

(注5):測量寬度方向的測量中心位置的高度時，表示相對于高度測量范圍(滿量程)的理想直線的誤差值，規格為高度測量范圍±7.5mm以內的值。

(注6):為測量中心距離處的直徑值，使用中心光強度的1/e2(約13.5%)定義這些值。如果定義范圍外有光泄漏，并且檢測點外圍的反射率高于檢測點本身，則結果可能會受到影響。

控制器

型號		HL-D3C
適用檢測頭		HL-D301B、HL-D301C
可連接檢測頭數量		最多2個
電源電壓		24V DC±10％　含脈動0.5V(P-P)
消耗電流		1A以下(連接2個檢測頭時)
取樣周期		根據計測模式及設定條件而定多段分割光量調整模式：標準 12.2ms(注2) 統一同步計測模式：最快 2.5ms(注3) 多點位移計測模式：最快 80μs(注4)
判定輸出		N通道FET·漏極開路 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出端子和0V之間)br />?ON電阻：5Ω以下
	輸出動作	輸出動作時開路(可切換)
	短路保護	配備
ALARM 輸出		N通道FET·漏極開路 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出端子和0V之間) ON電阻：5Ω以下
	輸出動作	發生報警時開路(可切換)
	線路保護	配備
外部觸發 輸入		光耦絕緣輸入
	輸入動作	與外部絕緣COM(－)短接時ON，斷開時OFF
	外加電壓	30V DC以下(漏電流：0.1mA以下)
激光控制輸入		光耦絕緣輸入
	輸入動作	與外部絕緣COM(－)短接時激光投光，斷開時激光停止投光
	外加電壓	30V DC以下(漏電流：0.1mA以下)
零設 輸入		光耦絕緣輸入
	輸入動作	與外部絕緣COM(－)短接時ON，斷開時OFF
	外加電壓	30V DC以下(漏電流：0.1mA以下)
同步輸入		光耦絕緣輸入
	輸入動作	與外部絕緣COM(－)短接時ON，斷開時OFF
	外加電壓	30V DC以下(漏電流：0.1mA以下)
復位輸入		光耦絕緣輸入
	輸入動作	與外部絕緣COM(－)短接時ON，斷開時OFF
	外加電壓	30V DC以下(漏電流：0.1mA以下)
RS-232C 接口		波特率：9,600、19,200、38,400、57,600、115,200bps (注5)、數據長：8bit、停止位長度：1bit、無奇偶(固定)
USB接口		依據USB2.0全速(USB1.1兼容)
設定/測量值監視		HL-D3SMI(附件)或?qū)Ｓ肁PI
指示燈	電源指示燈	綠色發光二極管電源ON時亮起
	檢測頭A 激光投光指示燈	綠色發光二極管連續測量狀態：激光投光時亮起，熄滅時閃爍2次停止測量狀態：激光投光時交替閃爍(ON1秒/OFF1秒)、熄滅時閃爍1次
	檢測頭B 激光投光指示燈	綠色發光二極管連續測量狀態：激光投光時亮起，熄滅時閃爍2次停止測量狀態：激光投光時交替閃爍(ON1秒/OFF1秒)、熄滅時閃爍1次
	報警指示燈	紅色發光二極管測量報警時以及檢測頭斷線時亮起
環 境適應 性	使用環境溫度	0?50℃(注意不可結露、結冰)、存儲時：-20?70℃
	使用環境濕度	35?85%RH、保存時：35?85%RH
	耐振動	頻率 10?55Hz(周期1分)　雙振幅0.75mm　X,Y和Z方向各30分鐘
	耐沖擊	加速度 196m/s(2 約20G)　X,Y和Z方向各3次
	材質	外殼部：鋁合金
重量		約300g
附件		HL-D3安裝CD-ROM(HL-D3SMI，包括用戶手冊)、使用說明書、USB電纜2m

(注1)當未指定測量條件時，與檢測頭相連接，電源電壓：24V DC，周圍溫度：20℃，計測模式：多段分割光量調整模式(調整單位：寬度100μm)，單位受光時間：100μs，移動平均次數：64次，測量中心距離，對象物體：白色擴散物體(本公司基準物體)。

(注2)：計測模式：多段分割光量調整模式，單檢測頭測量，各測量范圍：最大，光量調整次數：0次(連續)，判定輸出：使用雙輸出時的值。

(注3)：計測模式：統一同步模式，雙檢測頭測量，各測量范圍：最小，無OUT運算，通過緩沖功能獲得位移形狀波形數據時的值。

(注4)：計測模式：多點位移模式，單檢測頭測量，單位受光時間：40μs、光量調整次數：0次(連續)，設定位置數：2處，無寬單元，判定輸出：使用雙輸出時的值。

(注5)：2013年9月以后生產部分規格變更。

掃二維碼用手機看

未找到相應參數組，請于后臺屬性模板中添加

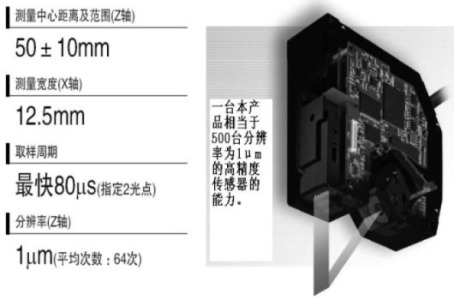

相當500臺分辨率為1μm的高精度激光位移傳感器集成在寬度12.5mm的檢測頭中！

CE 、Korean KC 、FDA 已取得。

CE : EMC指令

FDA : 僅限HL-D301B, HL-D301C

特點

4種模式

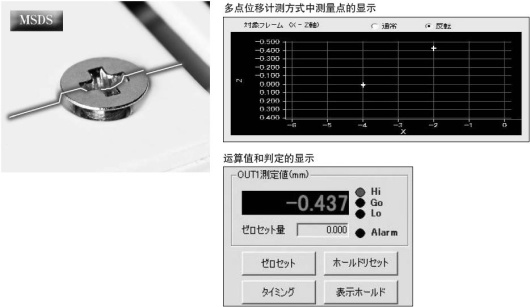

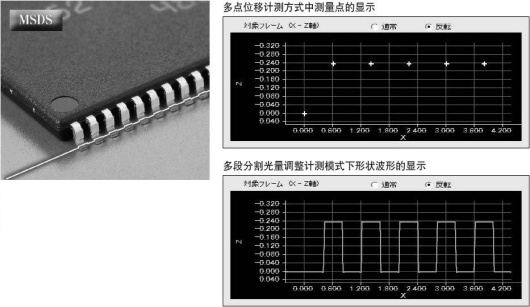

■多點位移計測模式

MSDS

可最多對測量寬度(X軸)上指定的任意位置的10個測量點進行高速測量和判定。

以往的2維位移傳感器，須對整個測量寬度(X軸)進行一次測量后，才能取得指定點的測量結果，因此不適合高速測量用途。

HL-D3系列產品僅對指定的點進行位移測量，可進行快速的內部處理，因此，從測量、運算到判定的過程速度非常高。當然，各測量點可分別調節敏感度，實施優化測量，因此，也實現了高精度測量。

(MSDS = Multi-Select Displacement Sensing)

【特長】

實現高速取樣→最快80μs(指定2光點時)
測量點可任意指定 → 最多10點
具有指定點的緩沖功能
可進行高度、高低差的運算及判定的輸出

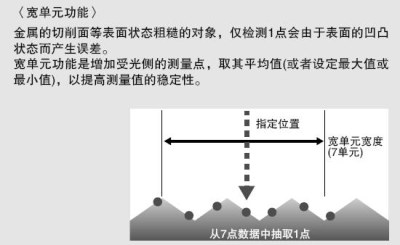

裝備寬單元功能

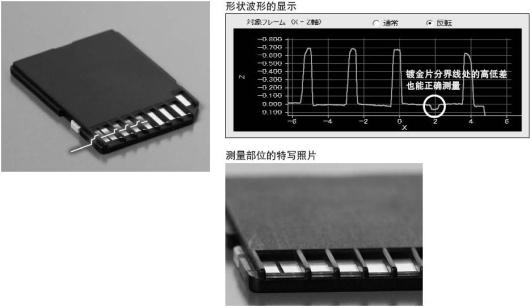

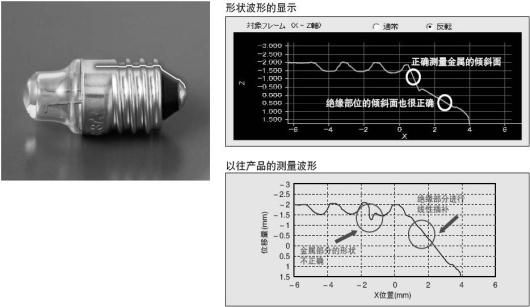

■多段分割光量調整計測模式

對測量寬度(X軸)內進行分割，以獲得光量，實現高精度測量。適用于測量光澤和顏色不同的工件。

以往的2維位移傳感器由于對整個測量寬度(X軸)進行統一的光量調節，反射率相差較大的部分混在一起時，會產生受光量飽和或不足，從而導致難以獲得有效的測量結果。

HL-D3系列產品則對測量寬度(X軸)內進行細分，并分別對各分割單位(稱為“光量調整單位”)進行投光量調節，使敏感度優化，實現了穩定而高精度的測量。

(MZBC = Multi-Zone Beam Control)

【特長】

反射率不同的部分混在一起的工件也能進行穩定測量。

　→ 金屬部分和樹脂部分的混合

　→ 平坦面和傾斜面的混合……等

實現高精度測量

　→ 分辨率 1μm(平均次數：64次，測量平均高度)

■統一同步計測模式

調節成相同的敏感度對整個測量寬度(X軸)進行統一測量。該模式適用于測量高速移動的工件。

■等間距計測模式

以指定的間距對測量寬度(X軸)進行分割，為每個間隔調節敏感度，進行等間隔測量?？蓽p少測量點數，提高測量速度。

形狀演算機能

■高度運算

求取基準值和測量值的高度差。

■寬度運算

根據2點的測量值求取寬度。

■高低差運算

根據2點的測量值求取高低差。

■截面積運算

根據基準值求取截面積。

設定和監視軟件

用USB電纜連接安裝了HL-D3C(控制器)和HL-D3SMI的計算機后，即可輕松進行各種條件的設定，并具有對測量值、判定結果進行監視等功能。由于保存的數據可在畫面上再生，顯示形狀波形，因此還能用作分析工具。

■主(設定)畫面

進行控制器的操作，檢測頭和各種功能的條件設定的主畫面。

■可以對配備檢測頭的2維圖像傳感器的受光狀態以及測量值的形狀波形進行確認。

動作環境

OS	Microsoft? Windows? 7 Professional 32bit/64bit Microsoft? Windows? 8.1 Pro 32bit/64bit Microsoft? Windows? 10 Pro 32bit/64bit (日文、英文、中文)
CPU	1GHz以上的處理器
存儲器	2GB以上
畫面顯示	SXGA(1280×1024 色)以上
硬盤	50MB以上的可用空間
USB接口	依據USB2.0全速(USB1.1兼容)

※	安裝時需要CD-ROM驅動器。
