三木聯軸器型號選型公式大全
2020-04-17 15:01

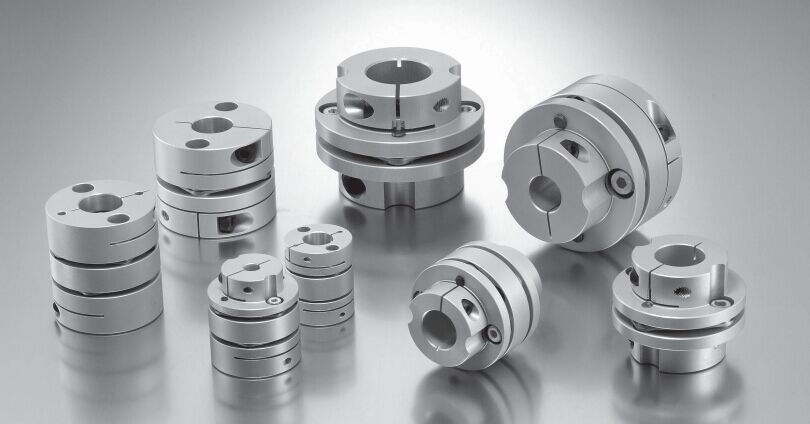

三木聯軸器選型是應首先需根據驅動系統、使用用途來選擇三木聯軸器的種類，確定是選用彈性聯軸器，齒式聯軸器還是膜片聯軸器，第二步計算連軸器傳遞的扭矩,在驅動系統中包括通用馬達、齒輪傳動馬達、伺服馬達、步進馬達。
三木聯軸器選型是應首先需根據驅動系統、使用用途來選擇三木聯軸器的種類，確定是選用彈性聯軸器，齒式聯軸器還是膜片聯軸器，第二步計算連軸器傳遞的扭矩,在驅動系統中包括通用馬達、齒輪傳動馬達、伺服馬達、步進馬達。
請根據下面的記載 , 結合使用用途來選擇聯軸器的種類。另外，在選好聯軸器的種類 , 請根據尺寸、規格表及孔徑表等選擇型號。b 在確定了型號后 , 再次確認額定扭矩、最高旋轉速度、尺寸、孔徑、作功量 ( 使用頻度、容許作功量 )、等是否滿足條件。計算如下：
1，計算施加在聯軸器上的轉矩
根據驅動機的輸出功率 (P) 和使用轉速 (n)，計算施加在
聯軸器上的轉矩 (Ta)。
Ta [N?m] = 9550 ×P [kW]/ n[min － 1]
2，計算聯軸器補償轉矩
(2)根據負載性質決定系數 (K)，計算施加在聯軸器上的補償轉矩(Td)。
Td = Ta × K（ 參閱下文）
為伺服電動機驅動時，請將伺服電動機的最大轉矩 (Ts) 乘以使用系數
(K=1.2 ～ 1.5)。
Td = Ts × (1.2 ～ 1.5)
3，選擇聯軸器允許轉矩
選擇聯軸器允許轉矩 (Tn) 大于補償轉矩 (Td) 的尺寸。
Tn ≧ Td
4，確定聯軸器的孔徑
根據聯軸器的孔徑，聯軸器的允許轉矩可能會受到限制。請參閱“允許轉矩受限的孔徑”表。
